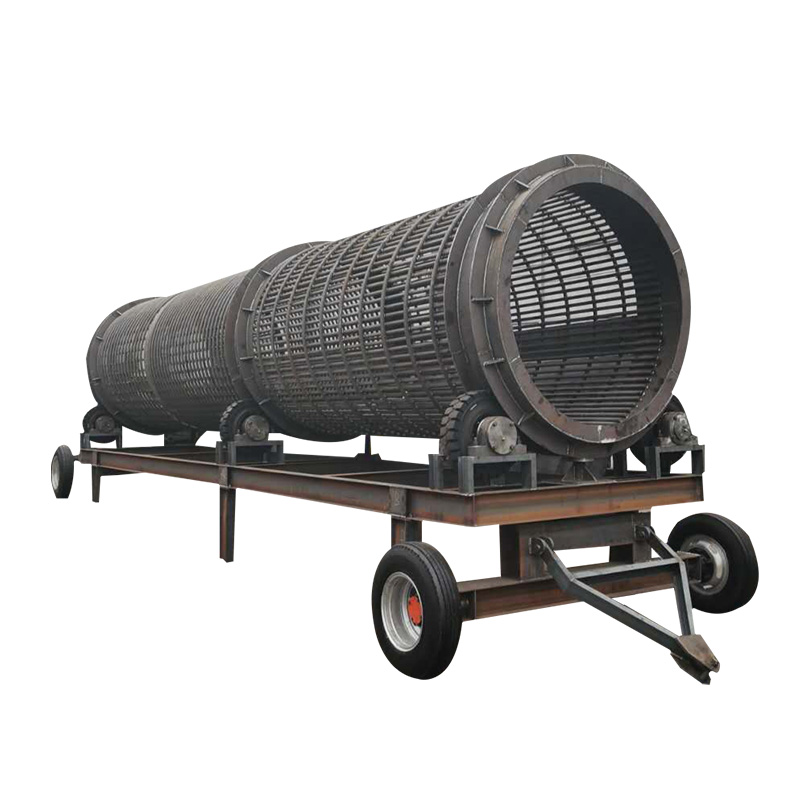

滾筒篩是由減速電機、滾筒、噴淋裝置、機架、除塵口、篩網、篩上物溜槽、篩下物溜槽、篩罩等機構組成。它能克服圓振篩和直線篩在篩分較濕物料時出現的篩孔堵塞問題,提高了篩分系統的產量和可靠性,是現代進口振動篩理想的更新?lián)Q代產品。
性能特點
1、滾筒篩分機采用滾動輸送原理,摩擦系數小,磨損輕,篩孔不易堵塞。
2、滾筒支承采用整體通軸結構,運行平穩,不振動,噪聲低。
3、內部滾筒篩網配件采用分體設計,結構簡單,更換維修快捷方便。
4、滾筒體采用有效的全密封結構,不揚塵,不污染。
5、運行簡單可靠,采用減速傳動,傳動效率高,配帶功率小,能耗低,節能效果明顯。
6、可按客戶要求采用不同篩網材質,篩孔尺寸,篩分效率高,使用壽命長,維護成本低 。
滾筒篩的特點:
1、采用滾動輸送原理,通過物料翻滾與滾動減少篩孔堵塞,篩孔尺寸2-80mm可選,篩分效率95%以上。
2、設有梳形清篩裝置,在篩分過程中,通過清篩機和篩體的相對運動,減少物料堵塞。
3、安裝傾斜角度小,物料在筒內不停地翻轉滾動并沿著滾筒的斜度向前流動,篩濾效果好。
4、整個篩分機構均設計在密封防塵罩內,避免物料篩選過程中的粉塵飛揚和塊狀飛濺,減少污染,降低工作噪音。
5、密封防塵罩兩側設備觀察窗口,密封罩端部和清篩機機構側面設有檢修快開門口,便于設備維護。
6、篩網是由若干個圓環狀扁鋼組成,規格為16mm×12mm,使用壽命長。
7、能耗小,是其他篩型的50%。
技術參數
型號 |
出力(t/h) |
功率 |
篩筒直徑 |
篩筒長度 |
入料粒度 |
篩下粒度 |
外型尺寸(長×寬×高mm) |
GTS1015 |
50 |
3.0 |
1000 |
1500 |
≤300 |
0~100 |
2600×1400×1700 |
GTS1020 |
100 |
4.0 |
1000 |
2000 |
3390×1400×2140 |
||
GTS1225 |
160 |
5.5 |
1200 |
2500 |
4146×1600×2680 |
||
GTS1530 |
250 |
7.5 |
1500 |
3000 |
4460×1900×2820 |
||
GTS1545 |
350 |
11 |
1500 |
4500 |
≤400 |
5960×1900×3080 |
|
GTS1848 |
450 |
15 |
1800 |
4800 |
6500×2350×4000 |
||
GTS2055 |
600 |
22 |
2000 |
5500 |
7500×2550×4800 |
||
GTS2265 |
800 |
30 |
2200 |
6500 |
8500×2750×5000 |
